Сухой безмасляный винтовой воздушный компрессор
Описание
Сухие безмасляные компрессоры (рабочее давление: 1,5 ~ 10 бар) используются в специальных технологических областях, таких как электроэнергетика, металлургия, электроника, авиация, химическая промышленность, целлюлозно-бумажная промышленность, фармацевтика, пищевая промышленность, выдувание бутылок и производство крышек.
Безмасляные воздуходувки сухого типа (рабочее давление: 0,4 ~ 1,5 бар) используются в очистке сточных вод, окислительной десульфуризации, пневматической транспортировке и других областях. В области аэрации давление может автоматически регулироваться в зависимости от изменения глубины воды, а благодаря широкому диапазону регулировки рабочего давления, высокой пылестойкости, высокой эффективности и стабильности работы, они стали наиболее экономичным вариантом воздуходувок после модернизации роторных воздуходувок.
Безмасляный винтовой компрессор и воздуходувка SUCCESS ENGINE используют сухое одноступенчатое или двухступенчатое сжатие, при этом основной компрессорный блок вращается с помощью муфты, и в камере сжатия отсутствуют другие жидкости, поэтому сжатый воздух чистый и безмасляный.
Безмасляный компрессор сухого типа низкого давления
| Модель | Власть kW | Давление Бар | Расход воздуха м3/мин | Выход Связь | Масса KG | Измерение Д*Ш*В мм |
| ZA75(W)-1.5 | 75 | 1.5 | 20 | ДН65 | 2100 | 2900*2300*1880 |
| ZA75(W)-2(2.5) | 2(2.5) | 19(17) | ||||
| ZA75(W)-3 | 3 | 16 | ||||
| ZA100(W)-1.5 | 100 | 1.5 | 32 | ДН80 | 2300 | 2900*2300*1880 |
| ZA100(W)-2(2.5) | 2(2.5) | 29(26) | ||||
| ZA100(W)-3 | 3 | 21 | ||||
| ZA120(W)-1.5 | 120 | 1.5 | 34 | ДН80 | 2600 | 2100*2300*2050 |
| ZA120(W)-2(2.5) | 2(2.5) | 33(29) | ||||
| ZA120(W)-3 | 3 | 26 | ||||
| ZA150(W)-1.5 | 150 | 1.5 | 38 | ДН100 | 3000 | 3100*2300*2050 |
Стандартный безмасляный воздушный компрессор сухого типа
| Модель | Власть kW | Давление Бар | Расход воздуха м3/мин | Выход Связь | Масса KG | Измерение Д*Ш*В мм |
| ZA55A(W)-7 | 55 | 7 | 8.9 | ДН50 | 1500 | 2300*1300*1780 |
| ZA55A(W)-8 | 8 | 7.8 | ||||
| ZA55A(W)-10 | 10 | 7.4 | ||||
| ZA75A(W)-7 | 75 | 7 | 12 | ДН50 | 1600 | 2300*1300*1780 |
| ZA75A(W)-8 | 8 | 11.5 | ||||
| ZA75A(W)-10 | 10 | 10.2 | ||||
| ZA90A(W)-7 | 90 | 7 | 14 | ДН65 | 2600 | 3100*2300*2050 |
| ZA90A(W)-8 | 8 | 13.5 | ||||
| ZA90A(W)-10 | 10 | 12.5 | ||||
| ZA110A(W)-7 | 110 | 7 | 17.2 | ДН65 | 2800 | 3100*2300*2050 |
| ZA110A(W)-8 | 8 | 16.7 | ||||
| ZA110A(W)-10 | 10 | 16.2 | ||||
| ZA132A(W)-7 | 132 | 7 | 19.6 | ДН65 | 3100 | 3100*2300*2050 |
| ZA132A(W)-8 | 8 | 19.2 | ||||
| ZA132A(W)-10 | 10 | 18.2 | ||||
| ZA160A(W)-7 | 160 | 7 | 23.8 | ДН80 | 3500 | 3300*2300*2150 |
| ZA160A(W)-8 | 8 | 22.8 | ||||
| ZA160A(W)-10 | 10 | 21.8 | ||||
| ZA180A(W)-7 | 180 | 7 | 28.1 | ДН80 | 3800 | 3300*2300*2150 |
| ZA180A(W)-8 | 8 | 26.8 | ||||
| ZA180A(W)-10 | 10 | 24.8 | ||||
| ZA220A(W)-7 | 220 | 7 | 35.6 | ДН100 | 6000 | 3500*2300*2350 |
| ZA220A(W)-8 | 8 | 33.5 | ||||
| ZA220A(W)-10 | 10 | 31.2 | ||||
| ZA250A(W)-7 | 250 | 7 | 41.6 | ДН100 | 6200 | 3500*2300*2350 |
| ZA250A(W)-8 | 8 | 40.5 | ||||
| ZA250A(W)-10 | 10 | 37.2 |
Сухие безмасляные компрессоры (рабочее давление: 1,5 ~ 10 бар) используются в специальных технологических областях, таких как электроэнергетика, металлургия, электроника, авиация, химическая промышленность, целлюлозно-бумажная промышленность, фармацевтика, пищевая промышленность, выдувание бутылок и производство крышек.
Безмасляные воздуходувки сухого типа (рабочее давление: 0,4 ~ 1,5 бар) используются в очистке сточных вод, окислительной десульфуризации, пневматической транспортировке и других областях. В области аэрации давление может автоматически регулироваться в зависимости от изменения глубины воды, а благодаря широкому диапазону регулировки рабочего давления, высокой пылестойкости, высокой эффективности и стабильности работы, они стали наиболее экономичным вариантом воздуходувок после модернизации роторных воздуходувок.
Безмасляный винтовой компрессор и воздуходувка SUCCESS ENGINE используют сухое одноступенчатое или двухступенчатое сжатие, при этом основной компрессорный блок вращается с помощью муфты, и в камере сжатия отсутствуют другие жидкости, поэтому сжатый воздух чистый и безмасляный.
Компрессор сухого типа, компрессорный блок
Из-за высокой температуры, возникающей при высокоскоростном сжатии воздуха, корпус компрессора имеет двухстенную конструкцию, а промежуточный слой используется для циркуляции охлаждающего масла (в блоке воздушного охлаждения) или охлаждающей воды (в блоке водяного охлаждения). В камере сжатия горячий воздух сжимается двухвинтовым компрессором и после охлаждения в воздухоохладителе выходит наружу.
В роторе применена новейшая запатентованная линейная конструкция ротора, точность и надежность гарантированы после более чем 20 этапов обработки.
ВысокийэффективныйЦентробежная система охлаждения (патент №...):CN201320374179.8)
В блоке с воздушным охлаждением используется конструкция с боковым и верхним выходом воздуха и вентилятором с частотным преобразователем: благодаря установленному центробежному вентилятору инвертор автоматически регулирует скорость вращения вентилятора в зависимости от изменения температуры системы, обеспечивая стабильное и равномерное воздушное давление.
Высокоэффективная система жидкостного охлаждения
Для мощного энергоблока были разработаны и установлены уникальные кожухотрубные перегородки и трубчатая колонна, которые эффективно повышают скорость теплообмена между сжатым воздухом и водой и снижают водопотребление.
Для маломощных машин можно выбрать пластинчатую гофрированную наложенную структуру, которая позволяет создавать турбулентный поток жидкости, имеет небольшие размеры, но обеспечивает хорошее рассеивание тепла.
Высокоэффективный электродвигатель
В конструкции используются высокоэффективные специальные двигатели с высококачественными подшипниками. Выбор двигателя зависит от условий электроснабжения и технологических процессов на объекте. В соответствии с требованиями заказчика можно выбрать различные параметры напряжения, частоты, уровня защиты, уровня изоляции, коэффициента запаса прочности, частотно-регулируемой скорости, взрывозащищенного исполнения и другие характеристики.

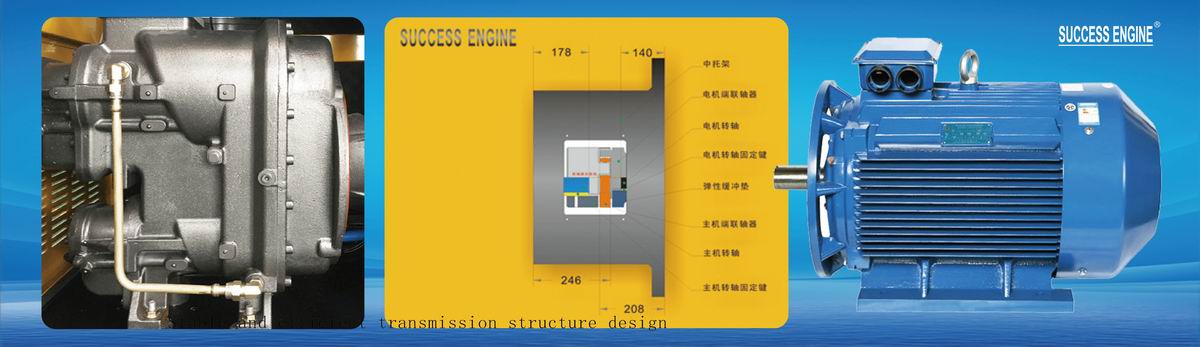

Стабильная и эффективная конструкция передающей структуры.
В маломощном агрегате используется ременная передача, а специально разработанное автоматическое натяжное устройство не только обеспечивает эффективность передачи, но и упрощает техническое обслуживание.
В мощном блоке используется высокопрочная промежуточная муфта в сочетании с высоконагрузочным упругим соединительным устройством. Кронштейн муфты обеспечивает стабильность, а упругая муфта передает вращающий момент, компенсирует смещение оси, поглощает вибрации и снижает ударные нагрузки. Такая конструкция обладает преимуществами высокой эффективности передачи, снижения шума и простоты обслуживания.
Продуманная конструкция системы и строгие требования к соединению трубопроводов.
Компания SUCCESS ENGINE уделяет особое внимание проектированию трубопроводной системы, герметичности и перепаду давлений в каждой ее части, и провела специальную оптимизацию конструкции несущих нагрузку элементов, чтобы минимизировать внутренние потери давления в системе. Для обеспечения максимальной герметичности соединений максимально используется сварка фланцев и неразрушающий контроль (НК). Резьбовые соединения выполнены с использованием соединений SAE, соответствующих стандарту Американской ассоциации автопроизводителей, что гарантирует герметичность и долговечность трубопровода.
Интеллектуальное управление (стандартная комплектация)
Внедрение передовой интеллектуальной системы управления, включающей такие функции, как автоматическая защита, автоматическая сигнализация, дистанционное управление, управление несколькими узлами, ведение истории и т.д., повышает работоспособность и стабильность системы воздушного компрессора: (1) Данные о работе в реальном времени. (2) Мониторинг энергопотребления и характеристик загрузки/разгрузки. (3) Предварительная настройка значений различных параметров в зависимости от изменения потребления воздуха. (4) Отображение и проверка изменений предварительно заданных параметров. (5) Проверка истории и отображение предупреждений о необходимости технического обслуживания.
Оснащен одним интерфейсом 485, что позволяет реализовать два режима управления связью: общий дистанционный и синхронный. Пользователь может настроить синхронное управление несколькими устройствами, такими как A, B и C, в соответствии с требованиями, а также вручную установить запуск/остановку и переключение по времени для каждого устройства.
Регулировка частоты/управление плавным пуском (опционально)
Серия безмасляных винтовых компрессоров и воздуходувок SUCCESS ENIGNE низкого напряжения: встроенная конструкция, с возможностью частотного регулирования и двухцелевого управления (частота сети/частота преобразования). Серия высокого напряжения: раздельная конструкция, отдельный внешний шкаф высоковольтного частотного преобразователя.
Вентилятор с регулируемой частотой вращения регулирует скорость приводного двигателя в соответствии с фактическим изменением потребления воздуха, что обеспечивает эффективную экономию энергии, а также отличается стабильным давлением воздуха, стабильным запуском, переменным расходом и высокой эффективностью работы.
Интегрированныйшкафстроительство
Безмасляный винтовой компрессор и воздуходувка SUCCESS ENGINE используют двухвинтовой сухой безмасляный компрессорный блок, состоящий из высокоэффективного двигателя, редуктора, впускного фильтра, глушителя, охладителя и интеллектуальной системы управления с частотным преобразователем, что позволяет осуществлять локальное и дистанционное управление. Интегрированная конструкция шкафа управления удобна для монтажа и обслуживания.
Гениальный дизайн, точно передающий то, что кажется на первый взгляд.
Высококачественная конфигурация компонентов, превосходная конструкция системы и оригинальные производственные требования делают компрессоры SUCCESS ENGINE надежными и долговечными, полностью оправдывая свою репутацию.
Мы предлагаем полный ассортимент продукции промышленного назначения: преобразователи частоты с постоянными магнитами, высоковольтные и низковольтные системы, системы различного напряжения и частоты, системы водяного и воздушного охлаждения и многое другое, что позволяет удовлетворить потребности всех отраслей промышленности.
Заводской цех
Доставка продукции ипользовательский сайт
