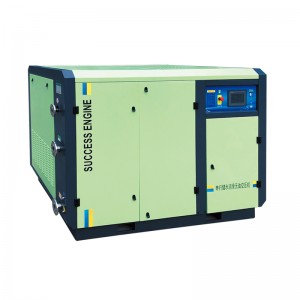

Compresor de aire de tornillo lubricado con agua
Compresor de aire de tornillo sin aceite ni lubricante de agua
¿Qué es un compresor de tornillo con inyección de agua?
El compresor de tornillo con inyección de agua es un producto de última generación que combina las ventajas del compresor de tornillo con inyección de aceite y del compresor de tornillo convencional de dos etapas sin aceite.
En lugar de aceite, el compresor utiliza agua para la lubricación. Por lo tanto, el agua misma actúa como lubricante, sellador y refrigerante.
Al igual que un compresor de tornillo con inyección de aceite, es mecánicamente sencillo; además, el aire comprimido no contiene aceite.
¿Qué ventajas ofrece un compresor de tornillo con inyección de agua en comparación con uno con inyección de aceite?
• Respetuoso con el medio ambiente gracias a que no utiliza lubricantes a base de aceite.
- Sin neblina de aceite ni olores.
- No se debe desechar el aceite de drenaje incluido.
- Reduce la carga de trabajo y el costo del usuario del compresor al encargarse de la eliminación del aceite de drenaje incluido.
• Aire libre de aceite de alta calidad
¿Qué ventajas ofrece un compresor de tornillo con inyección de agua en comparación con un compresor de tornillo convencional de dos etapas sin aceite?
• Alta eficiencia y rendimiento con ahorro de energía
- El agua como lubricante ayuda a reducir la pérdida de presión y a mantener una alta eficiencia de compresión.
• Estructura simple
- Máquina de 1 etapa, sin engranaje de sincronización
• El aire comprimido de salida se mantiene a baja temperatura.
- Compresión isotérmica gracias al agua lubricante
• Mínimo mantenimiento de piezas y bajos costes de funcionamiento.
- Gracias a su estructura simple
Industria aplicable
Industria farmacéutica
Industria alimentaria
Industria electrónica
Industria aeroespacial
Industria química
Industria textil
Requisito técnico especial: Soplado de botellas, Laboratorio…
Flujo del sistema
| MODELO | Fuerza kw | Presión bar | flujo de aire m³/min | Salida Conexión | Peso Kg | Dimensión L×An×Al mm |
| ZW11A-3 ZW11A-4 | 11 | 3 4 | 0,9-3,1 0,7-2,5 | Rp 1 1/2 | 630 | 1480x850x1450 |
| ZW15A-3 ZW15A-4 | 15 | 3 4 | 1.2-4.2 2.0-3.7 | Rp 1 1/2 | 2120 | 2200x1300x1500 |
| ZW22A-3 ZW22A-4 | 22 | 3 4 | 2.0-6.2 1.6-5.3 | Rp 1 1/2 | 2650 | 2500x1600x1500 |
| ZW37A-3 ZW37A-4 | 37 | 3 4 | 3.2-10.0 2.6-8.6 | Rp 1 1/2 | 2800 | 2500x1600x1500 |
| ZW45A-3 ZW45A-4 | 45 | 3 4 | 4.2-13.0 3,6-10,0 | Rp 1 1/2 | 3100 | 2800x1800x1700 |
| ZW55A-3 ZW55A-4 | 55 | 3 4 | 5.2-17.0 4,5-13,5 | Rp 1 1/2 | 3350 | 2800x1800x1700 |
| ZW75A-3 ZW75A-4 | 75 | 3 4 | 7.2-23.0 6.5-20.0 | Rp 1 1/2 | 3800 | 3100x2000x1800 |
| ZW90A-3 ZW90A-4 | 90 | 3 4 | 9.2-27.0 7.8-24.0 | Rp 1 1/2 | 4100 | 3100x2000x1800 |
| ZW110A-3 ZW110A-4 | 110 | 3 4 | 11.0-33.0 9.2-28.0 | Rp 1 1/2 | 3800 | 3100x2000x1800 |
| ZW132A-3 ZW132A-4 | 132 | 3 4 | 15,0-43,0 11.0-36.0 | Rp 1 1/2 | 4100 | 3100x2000x1800 |
| ZW160A-3 ZW160A-4 | 160 | 3 4 | 18,0-50,0 15,0-42,0 | Rp 1 1/2 | 3800 | 3100x2000x1800 |
Nota: Para compresores de baja presión, está disponible una presión de trabajo de 1,5 a 4 bar. Consulte con el departamento de ventas.
| MODELO | Fuerza | Presión | flujo de aire | Conexión de toma de corriente | Peso Kg | Dimensión L×An×Al mm | |||
| kw | hp | bar | psi | m³/min | cfm | ||||
| ZW5A-7 ZW5A-8 ZW5A-10 | 5.5 | 7.5 | 7 8 10 | 101.5 116 145 | 0,7 0,5 0,3 | 24.71 17.65 10.59 | Rp3/4 | 540 | 1060x800x1020 |
| ZW7A-7 ZW7A-8 ZW7A-10 | 7.5 | 10 | 7 8 10 | 101.5 116 145 | 1.2 1.1 0,9 | 42.36 38,83 31,77 | Rp3/4 | 560 | 1060x800x1020 |
| ZW11A-7 ZW11A-8 ZW11A-10 | 11 | 15 | 7 8 10 | 101.5 116 145 | 1.6 1.5 1.4 | 56,48 52,95 49.42 | Rp3/4 | 580 | 1060x800x1020 |
| ZW15A-7 ZW15A-8 ZW15A-10 | 15 | 20 | 7 8 10 | 101.5 116 145 | 2.4 2.2 2.0 | 84,72 77,66 70.60 | Rp3/4 | 620 | 1060x800x1020 |
| ZW18A-7 ZW18A-8 ZW18A-10 | 18.5 | 25 | 7 8 10 | 101.5 116 145 | 3.1 2.8 2.5 | 109.43 98,84 88,25 | Rp3/4 | 800 | 1760x1060x1460 |
| ZW22A(W)-7 ZW22A(W)-8 ZW22A(W)-10 | 22 | 30 | 7 8 10 | 101.5 116 145 | 3.7 3.4 3.0 | 130,61 120.02 105.90 | Rp1 | 860 | 1760x1060x1460 |
| ZW30A(W)-7 ZW30A(W)-8 ZW30A(W)-10 | 30 | 40 | 7 8 10 | 101.5 116 145 | 5.2 4.7 4.3 | 183,56 165,91 151,79 | Rp1 1/2 | 920 | 1760x1060x1460 |
| ZW37A(W)-7 ZW37A(W)-8 ZW37A(W)-10 | 37 | 50 | 7 8 10 | 101.5 116 145 | 6.1 5.6 5.0 | 215.33 197,68 176,50 | Rp2 | 1200 | 1760x1160x1500 |
| ZW45A(W)-7 ZW45A(W)-8 ZW45A(W)-10 | 45 | 60 | 7 8 10 | 101.5 116 145 | 7.5 6.8 6.0 | 264,75 240.04 211,80 | Rp2 | 1360 | 1760x1160x1500 |
| ZW55W-7 ZW55W-8 ZW55W-10 | 55 | 75 | 7 8 10 | 101.5 116 145 | 10.0 9.0 7.8 | 353.00 317,70 275,34 | Rp2 | 1600 | 1850x1350x1350 |
| ZW75W-7 ZW75W-8 ZW75W-10 | 75 | 100 | 7 8 10 | 101.5 116 145 | 13.0 12.0 10.0 | 458,90 423,60 353.00 | Rp2 | 1860 | 1850x1350x1350 |
| ZW90W-7 ZW90W-8 ZW90W-10 | 90 | 120 | 7 8 10 | 101.5 116 145 | 15.5 14.0 12.5 | 547.15 494.20 441,25 | Rp2 | 2300 | 1980x1450x1500 |
| ZW110W-7 ZW110W-8 ZW110W-10 | 110 | 150 | 7 8 10 | 101.5 116 145 | 20.0 18.0 16.0 | 706.00 635,40 564,80 | DN80 | 2800 | 2200x1850x1700 |
| ZW132W-7 ZW132W-8 ZW132W-10 | 132 | 180 | 7 8 10 | 101.5 116 145 | 25.0 23.0 20.0 | 882.50 811.90 706.00 | DN80 | 3100 | 2200x1850x1700 |
| ZW160W-7 ZW160W-8 ZW160W-10 | 160 | 220 | 7 8 10 | 101.5 116 145 | 27.0 25.5 24.0 | 953.10 900.15 847.20 | DN80 | 3300 | 2300x1900x1850 |
| ZW185W-7 ZW185W-8 ZW185W-10 | 185 | 250 | 7 8 10 | 101.5 116 145 | 30.0 28.0 25.0 | 1059.00 988.40 882.50 | DN80 | 3700 | 2300x2000x1850 |
| ZW200W-7 ZW200W-8 ZW200W-10 | 200 | 270 | 7 8 10 | 101.5 116 145 | 36.0 33.0 27.0 | 1270.80 1164,90 953.10 | DN80 | 4200 | 2500x2000x1850 |
| ZW250W-7 ZW250W-8 ZW250W-10 | 250 | 340 | 7 8 10 | 101.5 116 145 | 43.0 41.0 38.0 | 1517.90 1447.30 1341.40 | DN100 | 4800 | 3200x2000x2000 |
La estructura principal del motor adopta un compresor de un solo tornillo fabricado completamente en acero inoxidable. El medio lubricante utiliza agua pura que cumple con los estándares de agua potable y está equipado con componentes de acero inoxidable de alto rendimiento. Todo el sistema de compresión carece de componentes lubricados con aceite. Por lo tanto, el aire comprimido alcanza la clasificación TUV CLASE 0, ¡sin aceite!
Compresor sin aceite y lubricado con agua
Shanghai SUCCESS ENGINE Compressor Co., Ltd. ha desarrollado con éxito un compresor sin aceite tras varios años de cuidadoso desarrollo y experimentación. Su carcasa, rueda dentada y rotor están fabricados en acero inoxidable y aleaciones especiales, y procesados mediante una máquina de control numérico especial para garantizar que los componentes principales nunca se incrustarán ni se oxidarán durante su funcionamiento.
 |  |

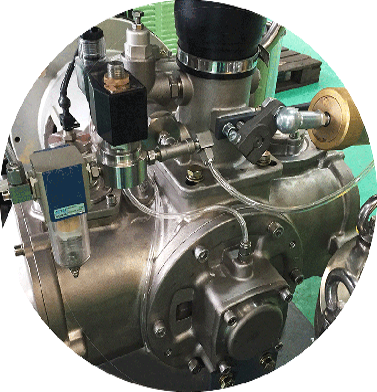

Estructura del rotor principal
El rotor principal adopta una estructura de tornillo único, y el tornillo engrana con las ruedas dentadas izquierda y derecha para comprimirse, asegurando así el equilibrio mecánico y logrando efectos de baja vibración y bajo nivel de ruido bajo presión.
 |  |
Motor eléctrico de accionamiento directo
El compresor principal está conectado al eje de salida del motor eléctrico mediante un acoplamiento elástico, y la velocidad de funcionamiento es inferior a 3000 rpm, lo que hace que la pérdida de transmisión sea prácticamente nula.
Solo necesita agua para lubricar.
El compresor lubricado con agua utiliza agua como medio de sellado, y su velocidad y temperatura de funcionamiento son muy bajas. Al no contener aceite lubricante, el sistema garantiza que el aire comprimido descargado sea limpio y libre de aceite.
 |  |
Material apto para uso alimentario-Ahorro de energía y protección del medio ambiente
Todo el sistema de la máquina está compuesto por componentes de acero inoxidable y componentes de control que cumplen con los estándares de calidad alimentaria, incluyendo: compresor, tanque de separación, válvula de control, tubería de circulación, pieza de conexión, componente de filtro, controlador de nivel de agua, dispositivo de suministro y drenaje de agua, manguera del sistema y otros componentes de material resistente a la corrosión para garantizar la pureza del sistema.
 |  |  |
 |  |  |
Ajuste de conversión de frecuencia
Adopta un sistema de regulación de velocidad por convertidor de frecuencia (VSD), con ajuste de velocidad continuo, presión de aire estable y arranque estable, para que el cambio en el volumen de aire comprimido se ajuste al cambio de eficiencia, ahorrando energía.
Estructura simple y duradera
 |  |
El compresor de aire sin aceite lubricado con agua permite la compresión a baja temperatura, el funcionamiento a baja velocidad, tiene una estructura simple y un mantenimiento conveniente, por lo que los costos de operación y mantenimiento se reducen considerablemente en comparación con otros tipos de compresores de aire sin aceite.
Taller de producción SUCCESS ENGINE

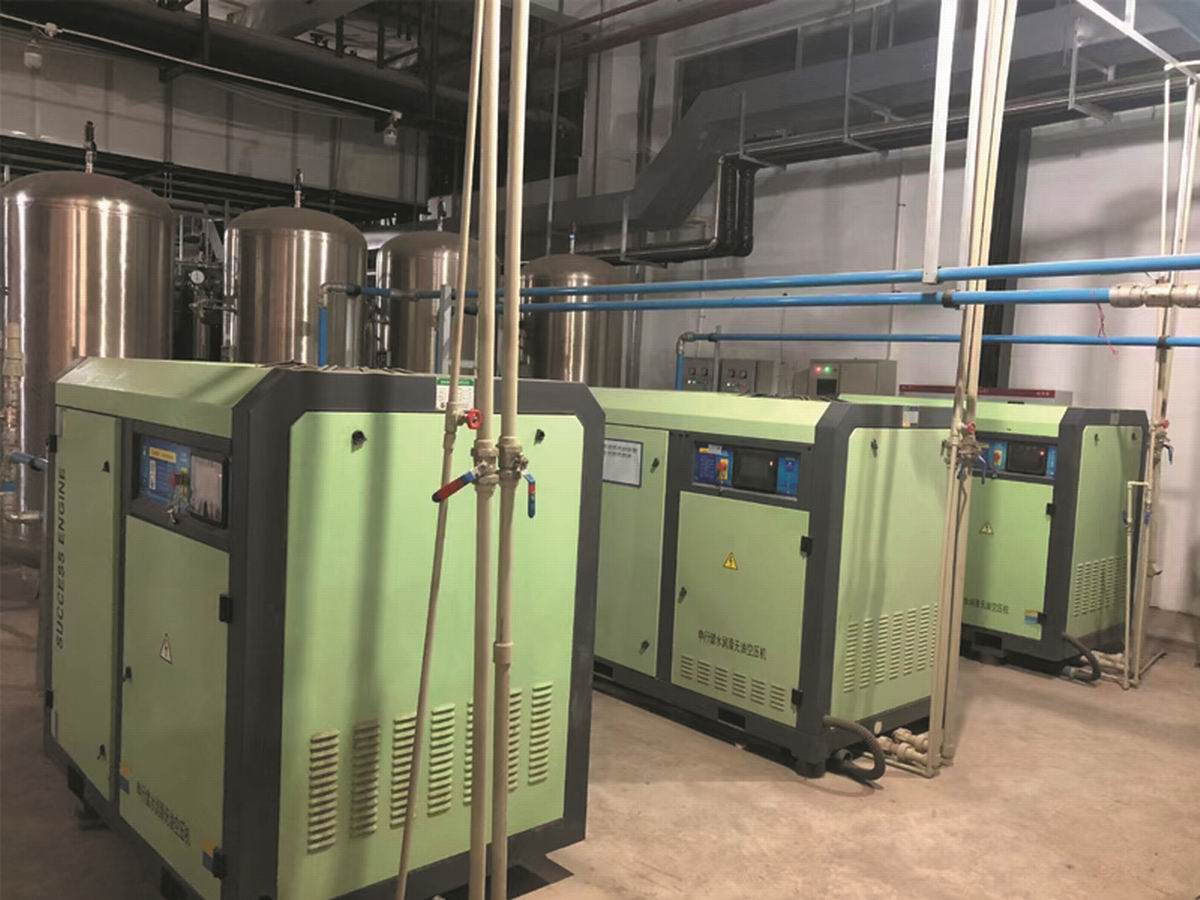

Sitio del usuario
